淺析搖臂鉆床升降時出現卡頓的原因

更新時間：2022-07-18 人氣：498

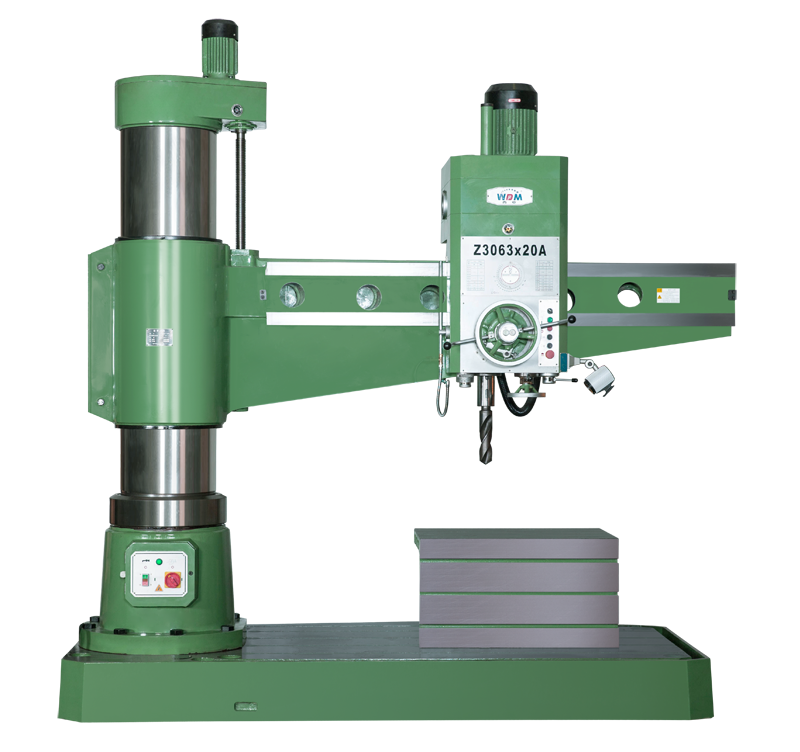

　　搖臂鉆是鉆床的一個分支，以橫臂可以繞立柱旋轉而得名。Z3050×16型號為例，大寫字母Z是鉆床的簡稱，30為搖臂、后面50為鉆孔直徑，×16為臂長。

　　當搖臂鉆床升降呈現毛病的時，設備就會停止正常作業。這是由于搖臂鉆床的一端為套筒，套裝在外立柱上，借助外立柱上絲桿的正反轉能夠沿外立柱做上下移動，由于這個絲桿與外立柱連成一體，并且升降螺母固定在搖臂上，所以搖臂不能夠繞外立柱滾動，只能夠與外立柱一同繞內力柱反轉，這就構成搖臂鉆床的升降運動。搖臂鉆床升降運動是搖臂沿外柱上下升降，以適應加工不同高度的工件。假如搖臂鉆床在運用過程中呈現升降卡頓現象則與以下原因有關。

　　1.首要需求查看搖臂鉆床升降電機是否無缺，電機是否能夠正常滾動。



　　2.搖臂鉆床升降絲母是否能夠無缺運用。

　　3.搖臂鉆床升降絲母和升降箱齒輪的銜接鍵是否正常，齒輪是否損壞。

　　4.然后便是看搖臂夾緊是否徹底松開。

　　搖臂鉆床在操縱搖臂升降時，首要使液壓泵電動機起動旋轉，送出壓力油，經液壓體系將搖臂松開，然后才使M2起動，拖動搖臂上升或下降，當移動到位后，操控電路又保證M2先停下，再主動通過液壓體系將搖臂夾緊，最終液壓泵電動機才停轉，M2為短時作業，不必設長時間過載維護。
